多通道电池模拟器
随着新能源汽车、储能行业高速发展，车规级 BMS 与 AFE 芯片对测试设备的同步性、测试精度、通道集成度提出严苛要求。河北全仪电子科技有限公司为行业带来 NGI N9000 系列高实时模块化测控平台，为 BMS HIL 硬件在环、AFE 芯片验证提供完整可靠的测试支撑。产品采用双象限设计，电流可充可放，电压精度高达0.6mV，支持μA级电流测量，单机多达24个通道，且通道间相互隔离，方便多通道串联使用，支持本地/远程（LAN/RS232/CAN）控制，通讯响应时间≤10ms，支持电源模式、充电模式、电池模拟、SOC模拟、序列测试、实时曲线等多种测试功能。配套编程软件灵活易用、操作简洁，能满足多通道、多参数、复杂测试环境下测试的需求。
高速响应，实现 BMS‑HIL 高速仿真测试
N9000 是高实时性、高同步性测控平台，搭载千兆 LAN、CANFD 通讯接口，支持硬件同步触发与高速同步时钟。
- 指令响应时间最快1ms
- 多通道同步最快200μs，通道同步 + 上升时间最快可达65μs高速同步能力，完美适配 BMS HIL 等高速仿真测试场景，保障多通道工况变化时序精准可控。
超高精度，匹配车规 BMS 与 AFE 芯片发展趋势
AFE 芯片作为 BMS 核心器件，电芯电压采集精度持续升级。 超高精度电池模拟器（0.1mv），已经成为 AFE 芯片测试主流选型。N9000 平台配套 NB101 电池模拟卡，电压精度0.1mV /0.5mV 二选一，支持 μA 级电流测量，可精准复现实车电芯电压微小变化，满足车规 AFE 芯片、BMS 的高精度验证需求。
模块化多合一，灵活扩展，节省机柜空间

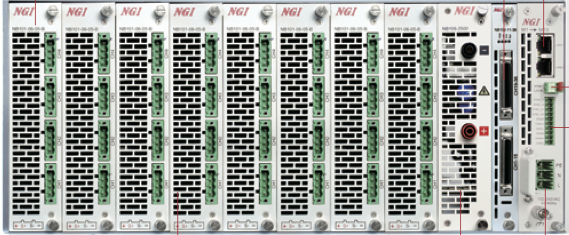

整机采用标准 19 英寸 4U 机箱设计，机箱自带 10 个模块插槽，模块之间电气隔离，单台机箱高度集成多项模拟能力：✅32 通道单体电芯模拟✅32 通道电池故障模拟✅36 通道 NTC 温度模拟✅1 通道高压总压模拟
模块规格丰富：（配置咨询河北全仪：18031100593）
- NB101 电池模拟卡：单卡 4 通道，双象限双向，支持 SOC 模拟、序列测试、故障注入
- NB102 温度模拟卡：12/24/36 通道可选，电阻 0Ω‑11.11MΩ，编程精度 0.1%，模拟 NTC 热敏电阻
- NB106 高压电源卡：1200V/2500V 可选，适配电池包总压仿真
用户按需选配模块（配置可咨询河北全仪：18031100593），后期可直接扩容通道，大幅缩减测试系统体积，降低项目搭建成本。
丰富硬件选型，双向 / 单向电流全覆盖
N9000 平台拥有完整产品矩阵，覆盖双向、单向电流两大类机型，适配不同 BMS 测试需求：🔋电流双向（充放电双向模拟，BMS‑HIL 首选）N9000 (0‑6V 0~±5A 36CH)｜N83524 (0‑6V 0~±5A 24CH)｜N8361 (0‑20V 0~±10A 1CH)｜N83586 (0‑15V 0~±5A 8CH) 等
🔋电流单向N83624、N8336、N8330、N8331 等多通道机型，适配成本优先的测试方案（河北全仪18031100593）。
产品优势：

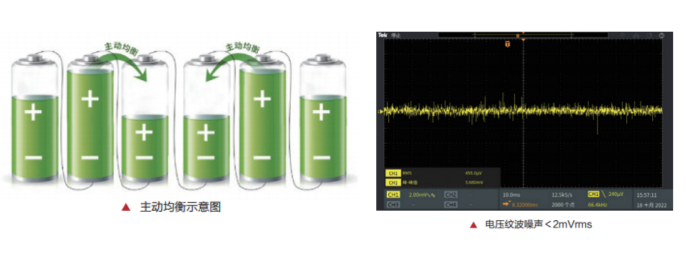

1、支持主动/被动均衡测试
采用电流双向设计，每通道均支持最高5A电流输出和吸入，用户可自定义电池充放电模型并通过专用上位机进行实时控制，完全满足BMS主动/被动均衡测试要求。
2、快速动态响应，低纹波噪声，真实模拟电池特性
产品电源电压纹波噪声小于2mVrms，且具有快速的动态响应能力

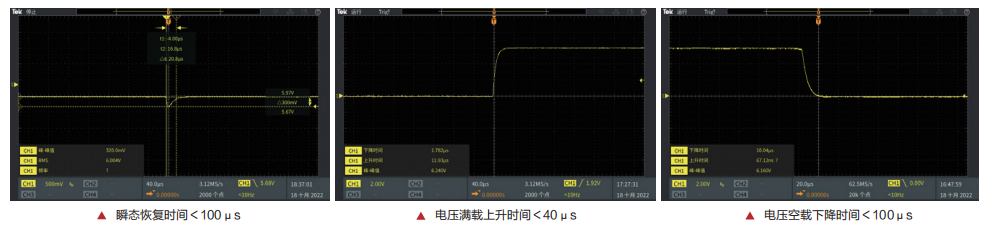

3、10%~90%负载变化时，恢复到原电压-50mV以内的时间<100μs；电压的上升和下降波形高速且无过冲，出色的瞬态响应特性，使得N83524系列电池模拟器可在动态负载条件下提供稳定的输出电压。
4、多种电池模拟功能，轻松完成BMS测试

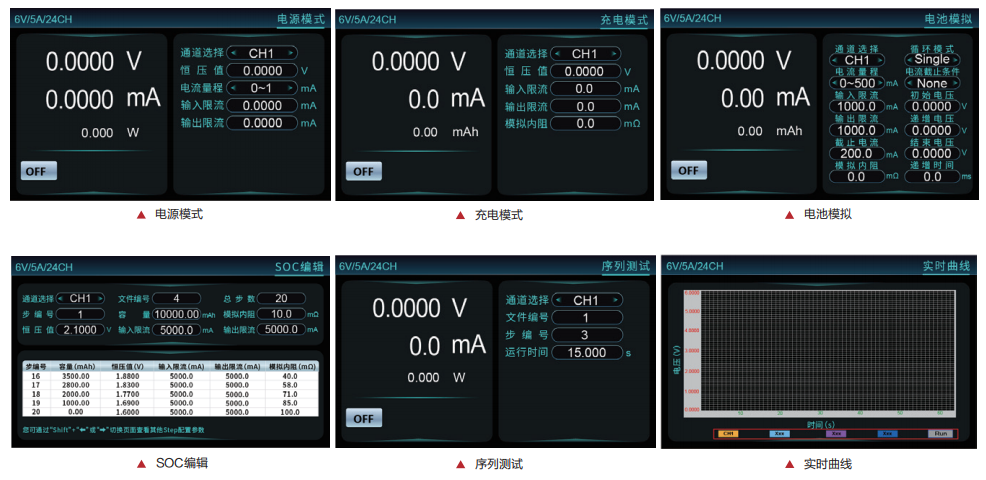

电池模拟器具备电源模式、充电模式、电池模拟、序列测试、SOC模拟、实时曲线等多种电池模拟功能，并可以实现高精度电压电流测量，以快速验证各类便携式电子产品在不同电池条件下的响应。且内部电路针对不同BMS芯片进行优化，可适配各种规格BMS板测试。实现一台仪器多种用途，精简测试设备，优化测试流程。
5、单机24通道，支持故障模拟功能
产品在19英寸3U机箱内集成24个独立输出通道，通过选配NB108-2单体电池故障模拟器（如下图所示），可实现24通道内置正负极短路、正负极断路、极性反接模拟功能，支持本地/远程两种控制方式，在BMS测试中可省去模拟单体电池故障的外置矩阵开关部件，提高测试系统集成度和减少复杂繁琐的接线，为客户节省空间和降低成本。

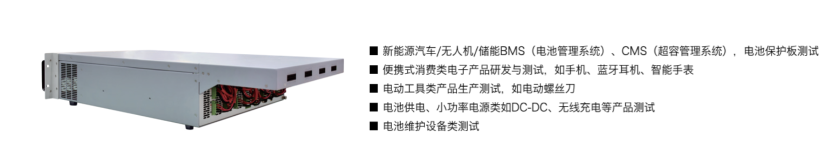

✅广泛应用场景
N9000 系列支持本地、远程控制，多模块硬件同步触发，广泛用于：🚗车载 BMS HIL 硬件在环测试🔋AFE 芯片验证、电池管理单元测试⚡储能系统、电动车、基站电源 BMS 测试，河北全仪电子科技有限公司，专业提供测试设备方案、选型咨询、系统集成服务，助力新能源 BMS 研发测试提质增效。产品详细介绍‼️资源中心下载
