什么是设备电流分析仪？

设备电流分析仪是一种专业电子仪器，专为精确测量流经设备或电路的电流而设计。它能提供宝贵的数据洞察，包括设备消耗的电流大小、电流随时间的变化趋势，并有助于识别潜在问题。

设备电流分析仪的主要功能和能力是什么？

电流分析仪是一种用于评估电气系统电流的强大工具。这类设备的关键特性和功能包括能够测量：

电流表：主要功能是测量电流的大小，包括交流电（AC）和直流电（DC）。

电压：许多分析仪还可测量电压，从而能够计算功率及其他相关参数。

功率：通过同时测量电流和电压，分析仪能够计算设备消耗的功率。

其他参数：根据分析仪的精密程度，它可能测量诸如功率因数、谐波、浪涌电流等参数

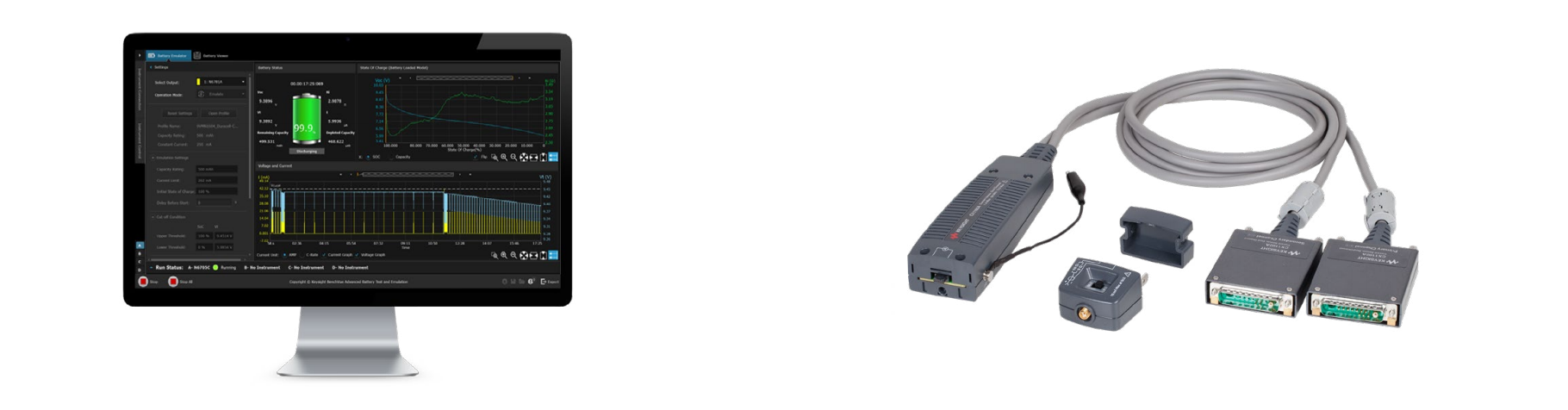

强大配置：电流波形分析软件+电池测试与仿真软件+电源功率分析软件+功率控制与分析软件+电流分析仪控制与自动化软件（差分传感器、分流电流传感器、数字触发器）

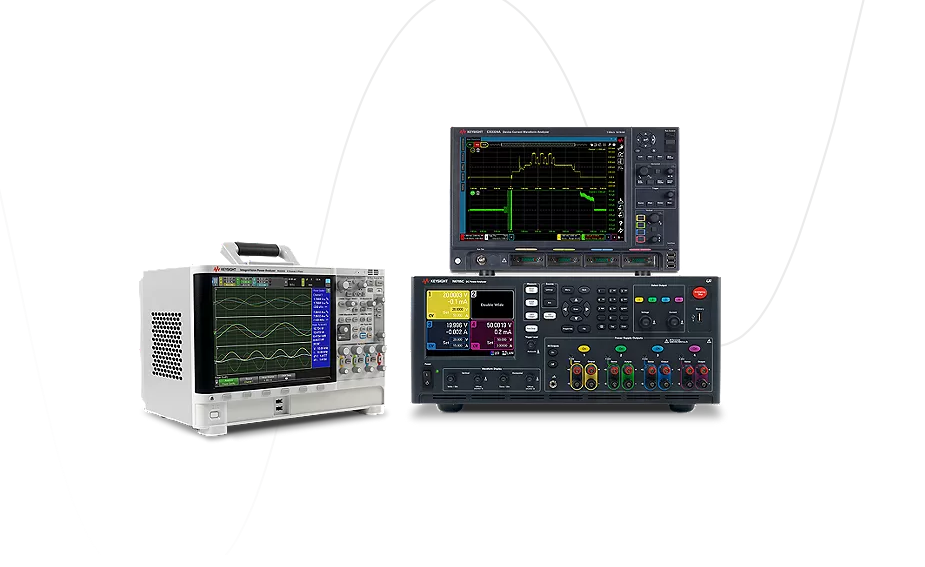

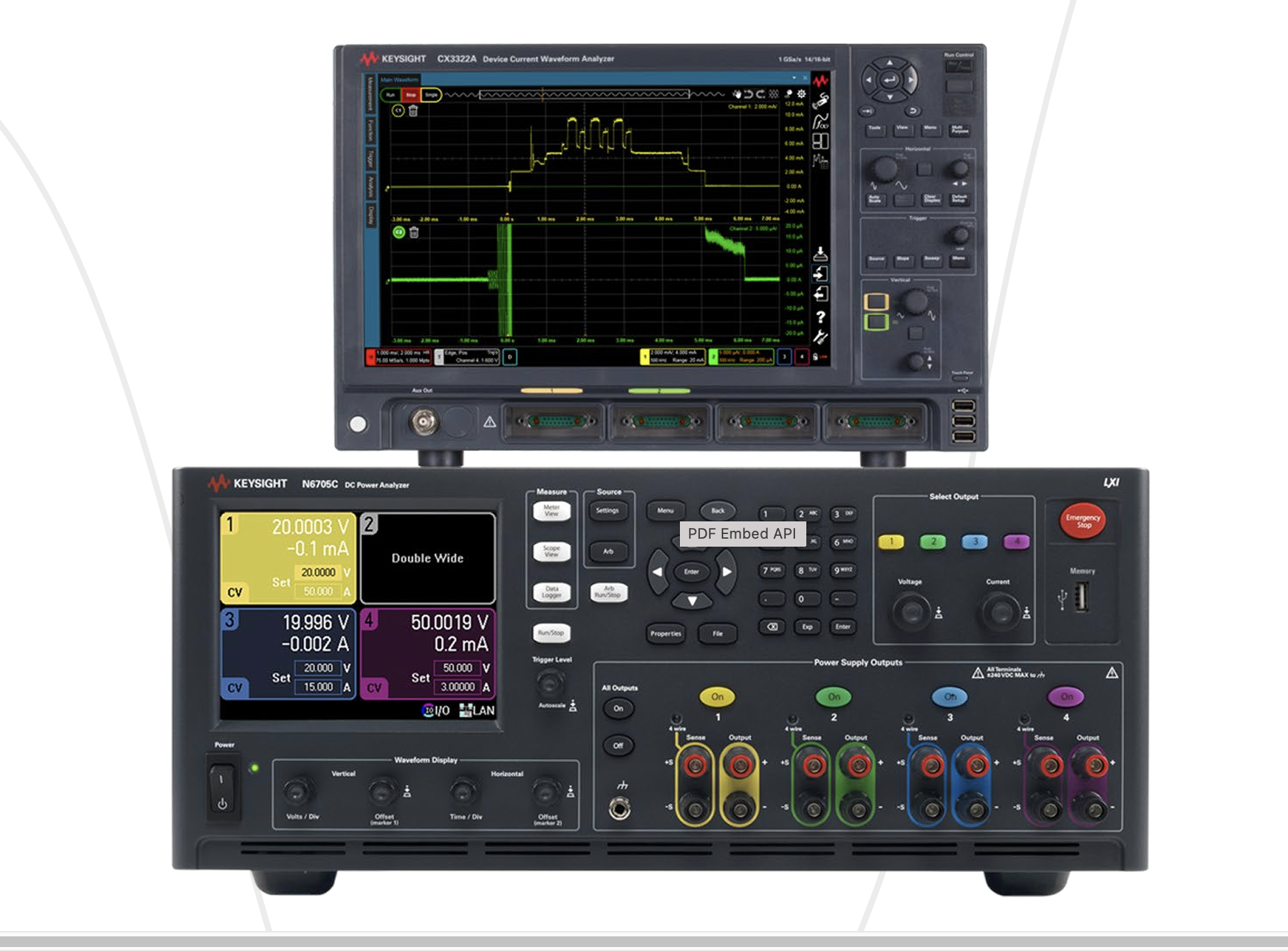

从设计验证到系统优化：是德科技提供两种性能等级功率分析仪，涵盖设备电流分析仪和直流功率分析仪单元。

_{一、CX3324A设备电流分析仪（高精度动态电流与电压测量）}

是德CX3级设备电流分析仪包括CX3300A系列（CX3级设备电流波形分析仪，1 GSa/s采样率，14/16位分辨率）

CX3324A是一款具有14位或16位ADC分辨率的4通道主机。其存储器深度和带宽可分别升级至 256 MSa/s 和 200 MHz。支持数字通道。操作系统支持 Windows 10。

主机功能特性

为电流和差分传感器以及无源探头接口适配器提供 4 个模拟通道；带宽可选件：50 MHz、100 MHz、200 MHz；存储器深度可选件：4 Mpts/通道、16 Mpts/通道、64 Mpts/通道、256 Mpts/通道；WXGA 14.1 英寸电容式多点触控屏；测量功能；14位或16位动态范围；经过优化，能够采集低噪声电流传感器的输出信号。；1 GSa/s 采样率和 200 MHz 带宽；提供常见的触发类型和数学函数。

可用的电流和差分传感器与适配器（可选附件产品）

♦电流传感器：CX1101A、CX1102A、CX1103A、CX1104A ♦差分传感器：CX1105A ♦适配器：CX1151A ♦数字通道：CX1152A

分析功能可在任意位置进行缩放，深入分析波形；自动功率和电流分析工具；统计分析：直方图、累积分布函数

频谱分析（FFT）

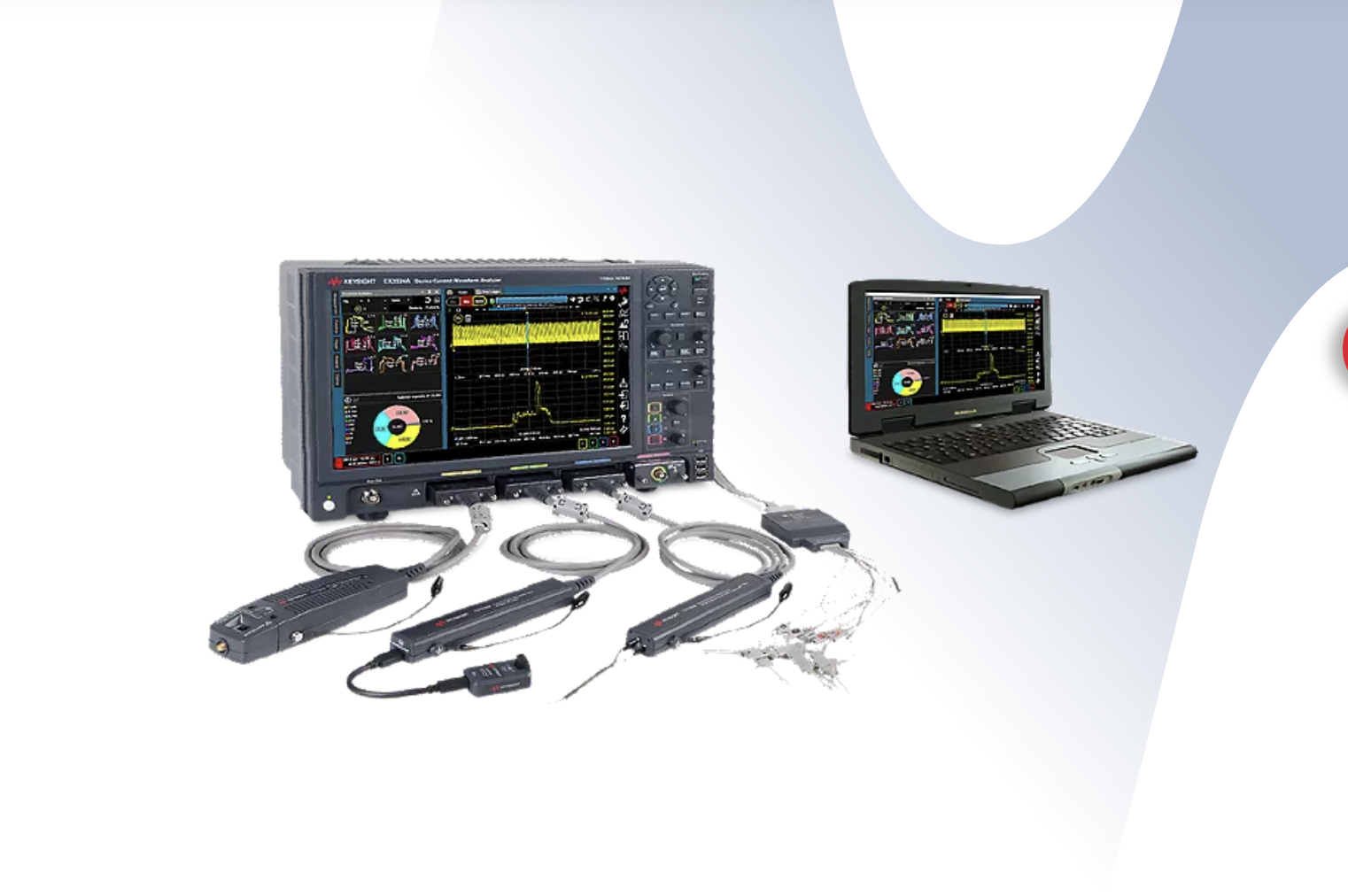

CX3324A是一款4通道主机，支持工程师和研究人员使用2个以上通道进行电流波形测量。它使用一个无源探头接口（CX1151A）及一个电流传感器（CX1101A、CX1102A、CX1103A、CX1104A）或差分传感器（CX1105A），便能进行功率测量。此外还提供多种带宽选件（50 MHz、100 MHz 和 200 MHz）和存储深度选件（每通道 4 Mpts、16 Mpts、64 Mpts 和 256 Mpts）。如需更高性能，可以同时升级带宽和存储器深度。8通道数字通道（CX1152A）可以与这个 4 通道型号结合使用，让您获得更大的触发灵活性。

_{二、直流功率分析仪}

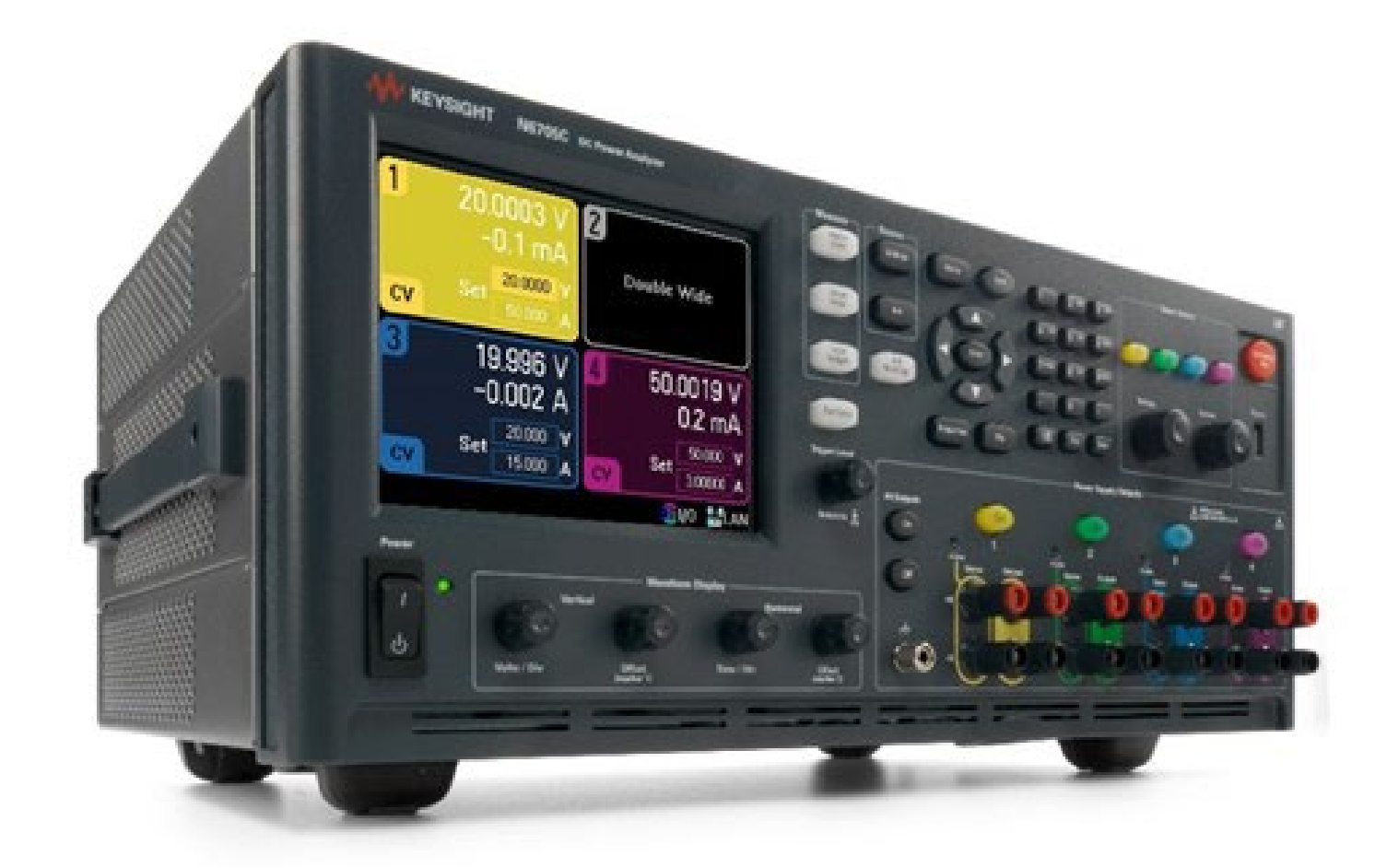

是德科技NP2级直流功率分析仪 6705C和N6715C型号。这些高度集成的仪器多达四个高功率直流电源电子负载与数字万用表（DMM）、示波器、任意波形发生器（AWG）和数据记录器整合于单一设备，可在数分钟内提供宝贵的功率分析洞察。通过宽大易用的前面板界面，即可直接执行电源供应与测量功能。本系列功率分析仪评估电池性能与寿命、测试LED照明效率、表征直流电源输出直流电源纹波直流电源、优化DC-DC转换器设计，甚至可确保关键航空航天及国防系统中直流供电系统的可靠性与性能。
