频率计数器 分析仪 调制域分析仪

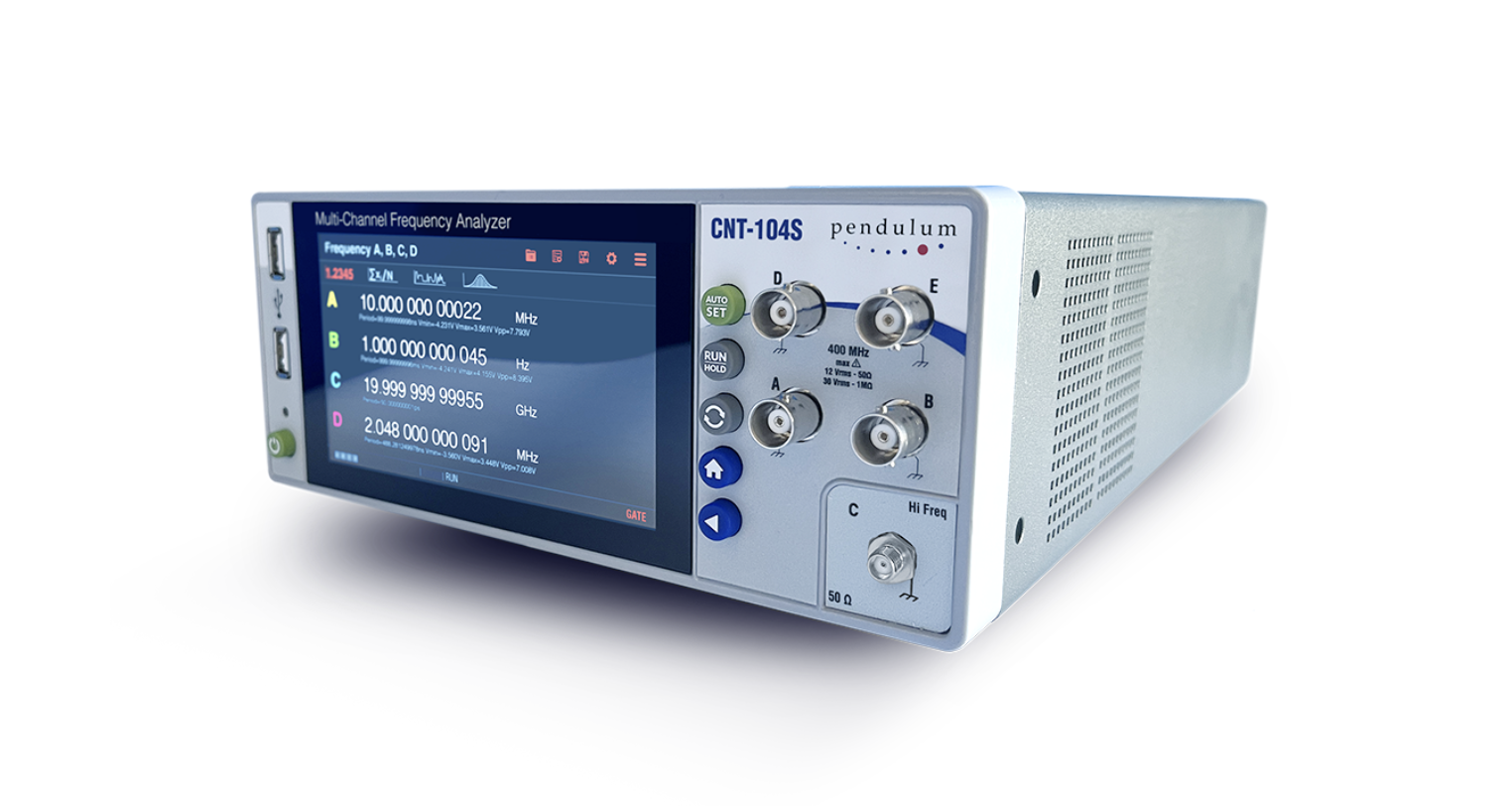

CNT-104S频率计数器分析仪概述

CNT-104S高性能多通道频率分析仪可以对信号的频率和时间间隔进行多通道并行超高性能分析，在台式仪表中这是一个革命性的新概念。在大的图形显示屏幕上同时利用4个输入通道对信号进行频率、相位或时间的跟踪测量。CNT-104S高性能频率分析仪具有无间隙测量功能，时间分辨率<7ps，频率分辨率达13位/秒，并且测量速度达20M测量/秒。CNT-104S具有理想的测试性能指标，可以取代目前市场上任何现有的频率计数器/分析仪。

CNT-104S频率计数器/分析仪：4通道、超高测量速度和7ps分辨率

超高单次分辨率可以更好地在测试中对于设计进行深入了解，更快地在时钟之间进行相位比较，更准确的进行校准，并且可以捕捉非常小的时间/相位的变化。可以利用7 ps分辨率/时间戳对4路并行信号进行跟踪和比较，每个通道的采样速度可以达到50 ns。

无间隙/零死区时间计数功能可提供背靠背测量，即使是非常长的测量也不会丢失信号的任何周期。CNT-104S也是一款高性能调制域分析仪（MDA）。得益于对于4路并行信号最高达20M测量/秒的测量速度，可以实时捕捉非常快的频率或相位/时间的变化。CNT-104S具有独特的4通道设计，外加可选的RF输入选件。所有通道都可以对输入信号进行并行、独立和无间隙的时间戳，这样可以执行以前需要多台仪器才能完成的新的测量，比如4个原子钟之间相位比较不再需要转换开关，以及物理研究中飞行时间测量中多站点的时间间隔测量（1次启动和3次停止）。

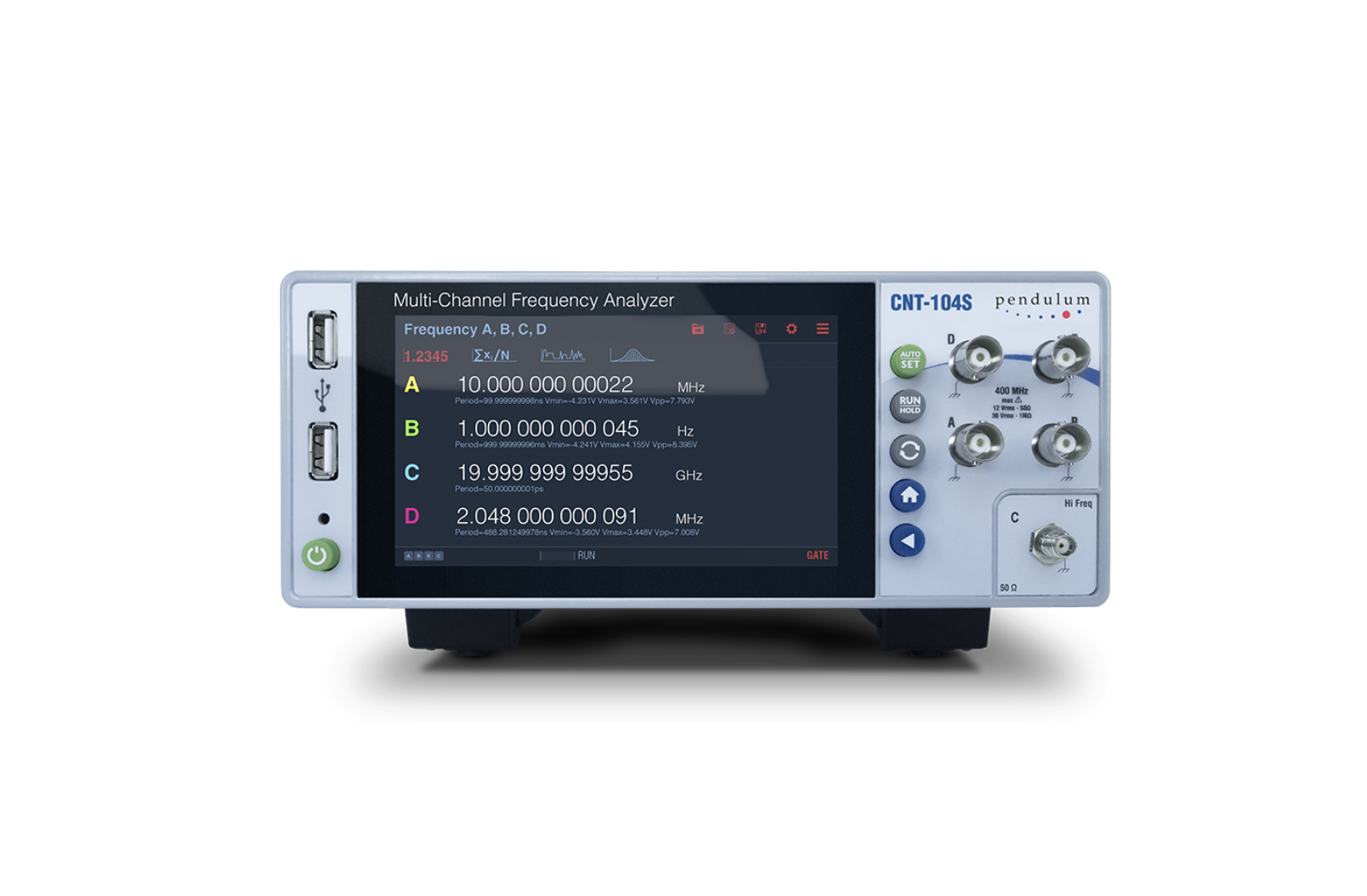

CNT-104S频率计数器/分析仪 操作方便易用 彩色触摸屏和直观的菜单

CNT-104S带有大型彩色触摸屏，并且菜单直观，可以让您通过简单的手指点击屏幕进行设置；或者您可以通过前面板USB端口连接无线鼠标，然后通过鼠标在屏幕上进行设置；或者您也可以连接网络服务器，通过网络在大的PC显示屏上进行设置和操控。同时AUTO SET也可以帮助您对每个测量功能进行设置。您甚至不需要靠近仪器，通过以太网连接到CNT-104S，可以查看前面板，并通过单击几下鼠标来控制测量和读取结果。当将频率源调整到设定的限制值时，图形显示屏会给出快速准确的可视校准指示。

您可以平移和放大图形显示，以查看测量点并用光标读数。您也可以平滑测量信号，以去除过多噪声影响来观察信号趋势。

新型CNT-104S多通道频率分析仪的性能是台理想的频率计数器和时间间隔分析仪。

CNT-104S 4 通道设计可实现 4 路并行频率同时测量，所以1个CNT-104S可以取代之前测试系统中的4个频率计数器，显著降低测试仪器的成本。使用Option 22/05 机架安装套件选件，可在 19 英寸机柜2U 高的空间中并排安装两台CNT-104S，相当于同时拥有 8 个独立的频率计数器（技术支持：河北全仪18031100593）。可选择通过以太网、WLAN* 或者USB**接口与 PC机/笔记本电脑/平板电脑或者测试系统的控制器相连接。CNT-104S具有高达170k测量/s的Block模式总线测量速度，和现有测试系统相比，显著缩短测试时间并节约成本。

CNT-104S频率计数器/分析仪完全灵活的远程控制

CNT-104S标配Gbit以太网接口，用于远程控制和数据传输。在前面板USB端口中接入无线WiFi适配器，可以将CNT-104S连接到本地无线网络。USB 2.0通信接口硬件功能是完好的，将来通过免费软件升级，可以获得更高的完整软件功能。可通过网络从实验室工作台或者世界任何地方访问和控制仪器。

CNT-104S频率计数器/分析仪非常灵活的配置

CNT-104S 可以根据您对性能或者预算的要求来进行灵活配置。可增加额外通道 C选件，用于射频频率的信号测量。通道C频率范围扩展到3 GHz或者10 GHz是基本的硬件选件，（购买10 GHz 通道C硬件选件之后，将来可以通过购买软件在本地升级频率范围到 15、20 或者 24 GHz ）。 CNT-104S内置TCXO时基参考， 并有 2个 OCXO的时基选件供选择。同时CNT-104S具有0.5 Hz 至 100 MHz频率范围的脉冲发生器以及TIE 测量功能的选件，这两个选件也都可以通过购买软件的方式（河北全仪）在本地升级激活选件功能。

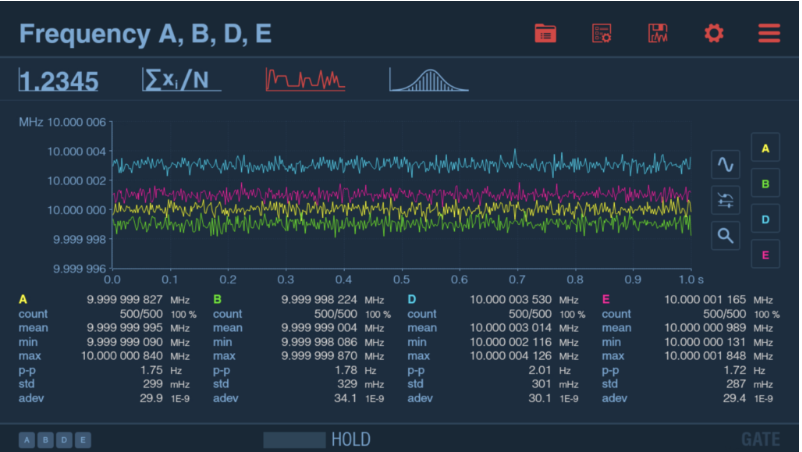

CNT-104S频率计数器/分析仪易于理解的图形显示

CNT-104S 的特点之一就是图形显示及其面向菜单的设置功能。非专家操作人员也可以轻松进行正确设置，而不会有代价高昂的错误风险。在信号的多参数显示中给出很多有价值信息，而无需其他仪器（如DVM和示波器）便可进行快速信号验证。测量值可以以数字和图形的形式表示，测量结果（分布、趋势等）的图形显示可以更好地理解信号抖动的性质，不论对于慢速漂移的信号还是快速调制的信号，提供了更好理解信号变化与时间的关系的视图。信号的测量数据可以以“数字”、“统计”、“分布”或者“时间轴线视图”等不同的显示方式来查看，而且同一测量数据在不同的显示方式之间可以非常容易的定位和切换。

CNT-104S频率计数器 分析仪 调制域分析功能

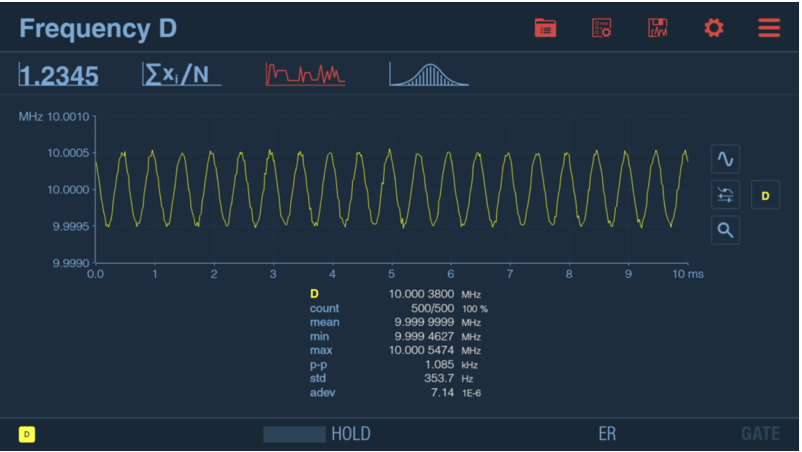

CNT-104S 具有内置调制域分析功能，可以在 1 到 4 个输入通道上显示信号频率随时间的变化。得益于高分辨率和每个通道中单个样本之间低至 50 ns 的高测量速度，可跟踪和验证很多信号特性，

例如：FM, FSK, BPSK, PWM, PPM 以及其他时间，相位或时间调制方式等;频率扫描、频率瞬变、振荡器，VCO和PLL的频率建立、频率合成器切换、频率信号不稳定度包括抖动、频率捷变频跳频通信。

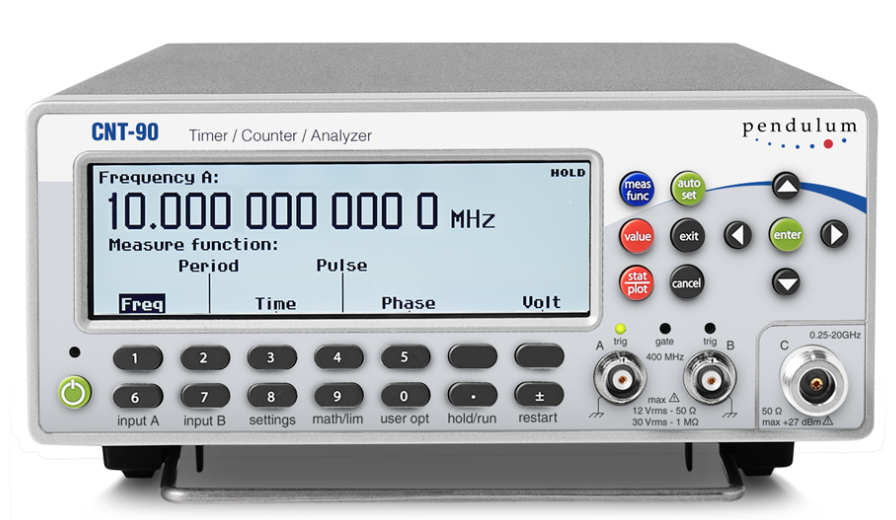

_{CNT-90 频率计数器/时间间隔测试仪/分析仪}

CNT-90频率计数器，测量速度250,000次测量/秒；内部存储器的存储深度为750k；极高的测量分辨率：12 位/秒（频率），100ps（时间）。CNT-90 易于使用，多模式图形/数字显示，改进了对测量的控制，并有出色的性价比。

CNT-90频率计数器 GPIB/USB 接口提高系统吞吐率和效率

为了和 PC 之间的连接，USB 和 GPIB （IEEE 488.2） 接口是 CNT-90 的标准配置。GPIB 接口兼容 SCPI/1999 标准，也可切换到HP53131A 仿真模式，替换现有自动测试系统中其他品牌旧的频率计，同时也大大降低了对现有测试系统程序重新编程的需求。

CNT-90 具有 2k 测量结果/秒（GPIB 或 USB）的快速总线传输速度，提高系统吞吐量，从而节省系统测试时间。

CNT-90频率计数器 零死区时间

与标准门控频率计数器不同，CNT-90的连续时间戳可以捕获所有单个周期，无死区时间测量完整周期，而不会出现插值误差。此过程允许对测量值进行最小二乘线性回归，从而增加测量分辨率。

CNT-90频率计数器 微波频率范围和参考时基

CNT-90 标配A，B通道具有 400 MHz 标准频率范围，选件C通道可以选择3、8、14 或者20 GHz的频率范围。CNT-90提供两种 OCXO 参考时基选项：一种具有非常高的稳定性（0.01 ppm/月），另一种具有超高稳定性（0.003 ppm/月）。

CNT-90频率计数器 图形显示和多模式演示 ​

CNT-90频率计数器提供对测量结果的图形显示功能，包括：直方图、趋势图以及调制域分析等，这些图形显示功能可以使用户更加深入的理解随机信号的分布和被测信号参数随时间的变化（从缓慢的漂移到剧烈的抖动和调制）。完整的统计分析包括平均值、最小值、最大 值、峰峰值、标准偏差和 Allan 偏差等。借助TimeView调制域分析软件选件，CNT-90统计处理功能更强大，并提供扩展的分析功能。

CNT-90频率计数器 内置电池选件

CNT-90 和 CNT-90XL 具有 90 Wh 容量的可选电池组，能够无电源运行至少 4.5 小时。在待机状态下，电池组可以保持OCXO预热并运行超过24小时。频率计数器/分析仪的电池选件在下面三种不同的应用中非常有价值：1现场无交流电源运行；2在运输过程中保持OCXO稳定性，可在到达目的地时无需预热即时使用；3 电池在功能上类似于一个内置 UPS（不间断电源）。

CNT-91 频率计数器/时间间隔分析仪是用于对频率、时间间隔和相位进行测量、分析和校准的最高性能仪器

超高的速度和分辨率 ​

CNT-91 提供 50 ps 的时间测量分辨率， 12 位/秒的频率测量分辨率，用于捕获非常小的时间和频率变化，测量结果可以有最多14位数字的显示。CNT-91 频率计数器/时间间隔分析仪测量速度快，可达250,000次测量/秒，内部存储器的存储深度为 3.5M。

图形显示和多模式演示

CNT-91频率计数器提供对测量结果的图形显示功能，包括：直方图、趋势图以及调制域分析等。这些图形显示功能可以使用户更加深入的理解随机信号的分布和被测信号参数随时间的变化，从缓慢的漂移到剧烈的抖动和调制等。完整的统计分析包括平均值、最小值、最大 值、峰峰值、标准偏差和 Allan 偏差等。借助TimeView调制域分析软件选件，CNT-91统计处理功能更强大，并提供扩展的分析功能。

CNT-91频率计数器 微波频率范围和参考时基

CNT-91标配A，B通道的标准频率范围是0.001Hz to 400 MHz，选件C通道的频率范围可以选择3、8、14或者20 GHz。CNT-91提供两种 OCXO 参考时基选项：一种具有非常高的稳定性（0.01 ppm/月），另一种具有超高稳定性（0.003 ppm/月）。

CNT-91频率计数器 零死区时间捕获所有单个周期

与标准门控频率计数器不同，CNT-91的连续时间戳可以捕获所有单个周期，无死区时间测量完整信号，而不会出现插值误差。此过程允许对测量值进行最小二乘线性回归，从而增加测量分辨率。

CNT-91频率计数器GPIB/USB 接口提高系统吞吐率和效率

USB 和 GPIB （IEEE 488.2） 接口是 CNT-91 的标准配置。GPIB 接口兼容 SCPI/1999 标准，也可切换到HP53131A 仿真模式，方便替换现有自动测试系统中其他品牌旧的频率计，也大大降低了对现有测试系统程序重新编程的需求。

CNT-91 具有 2,600 测量结果/秒（GPIB 或 USB）的快速总线传输速度，提高系统吞吐量，从而节省系统测试时间。

CNT-91R内置铷原子参考时钟的频率校准器/分析仪

CNT-91R 频率校准器/分析仪是一款全面的高性能频率源校准器，具有高分辨率测量和高级分析功能，以及内置超稳定度铷原子参考时钟。CNT-91R紧凑的外形和较短的预热时间，使其成为理想的便携式频率校准器/分析仪。

CNT-91R/AF 频率参考标准/校准器/分析仪

CNT-91R/AF频率基准/校准器/分析仪可以输出多个铷原子频率参考信号，同时也是一台高分辨率频率计数器/分析仪，组成可以动态测量、分析和校准的系统。CNT-91R/AF可以为任何其他测试仪器提供 0.1MHz、1MHz、5MHz 和10 MHz 的超稳定铷原子钟频率参考信号，其C通道选件的频率范围为 3GHz 或者20 GHz。CNT-91R/AF是一款独特的一体化的铷原子频率参考源/频率计数器/时间间隔分析仪和校准器。

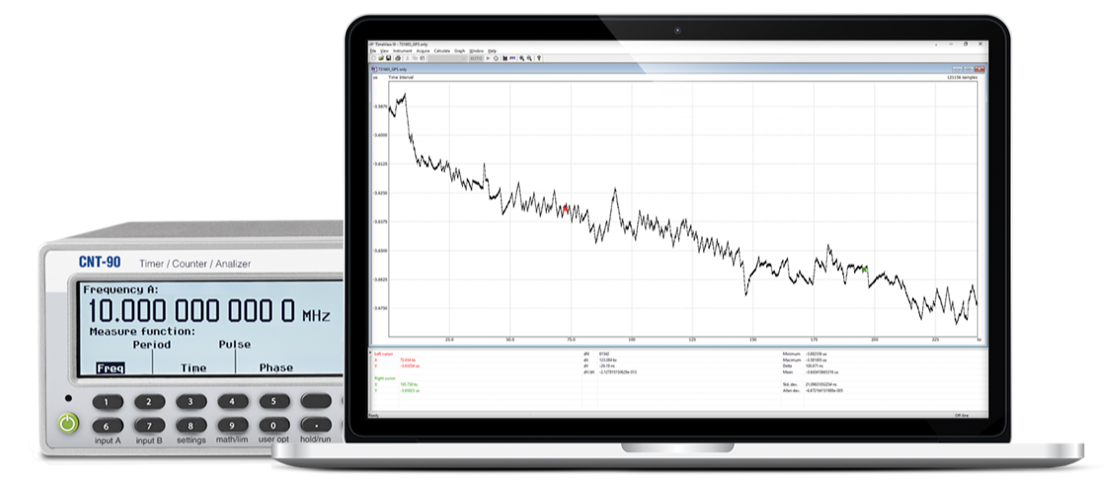

TimeView™ 调制域分析软件

 TimeView 调制域分析软件分析时间或频率的动态信号变化，以增强高级统计分析功能，包括统计分布、FFT 分析和平滑功能等等。TimeView有两个不同的版本：可以使用任何CNT-9x频率计数器的TimeView 2版本和只能使用CNT-91或CNT-91R的增强版本TimeView 3。

TimeView™ SW – 调制域分析至 20 GHz可以分析任何类型的时间或频率动态变化，包括调制、抖动、漂移、扫描线性度、频率捷变通信、无线 LAN、蓝牙跳频、VCO 频率响应等等。适用于 Windows 的 TimeView™ 调制域分析软件可将 CNT-90 系列时间间隔分析仪/频率计数器转换为频率范围高达 20 GHz 的高性能 MDA（调制域分析仪）。我们提供高分辨率分析，成本仅为其他调制域分析仪方案的一小部分。

TimeView 2 可与任何计数器（CNT-90、CNT-90XL、CNT-91 和 CNT-91R）兼容。增强版TimeView 3 提供了安捷伦停产型号 53310A 的仿真和改进的用户界面。为了实现额外的功能，TimeView 3版本需要 和CNT-91 或 CNT-91R一起使用。

TimeView™ 调制域分析软件应用

分析跳频至20 GHz   VCO 频率建立过程分析

频率扫描   脉冲雷达分析，频率范围至 20 GHz

PLL分析   频率锁定环路    数字调制分析（例如FSK）

调频分析   雷达传感器中的多普勒频移分析   振荡器噪声测量

频率稳定度（长期和短期）   ADEV vsτ图线     代替传统 调制域分析仪 （HP53310A）
